一、樹脂捕捉器用途
樹脂捕捉器作為離子交換器的補充設備，防止出水裝置發生故障時截留樹脂泄 泄漏入除鹽水系統，以保障后續設備正常運行和使用。具有體積小，回收效率高。
在離子交換器等裝有樹脂的設備出口附近的水系統管路上，安裝一個孔徑比樹脂小很多的濾網（樹脂捕捉器），并具有沖洗功能。當樹脂經過時，可以被濾網攔截捕捉，同時，通過前后差壓自動進行沖洗，將所捕捉的樹脂排放出系統。
二、樹脂捕捉器規格型號
規格型號 | 樹脂捕捉器尺寸 | 濾元規格 | 法蘭規格（DN） | ||||
D | L | 濾芯繞絲管外圓 | L1 | 不銹鋼繞絲濾元間隙 | 進出口 | 放脂口 | |
SZQ-219 | 219 | 1150 | 108 | 500-700 | 0.25-0.45 | 100 | 25 |
SZQ-273 | 273 | 1300 | 159 | 600-700 | 150 | 50 | |
SZQ-325 | 325 | 1400 | 219 | 800-1150 | 200 | 50 | |
SZQ-428 | 428 | 1550 | 273 | 800-1150 | 250 | 50 | |
SZQ-480 | 480 | 1550 | 325 | 800-1150 | 250 | 50 | |
注：
1、特殊規格，按用戶要求進行生產。
2、法蘭規格根據設備上聯結尺寸相配。
3、長度L根據設備直徑大小來確定。
4、材質：1Cr18Ni9Ti、304、316L。
三、樹脂捕捉器結構分類

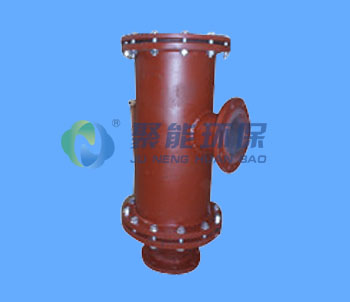

樹脂捕捉器分管式樹脂捕捉器、立式樹脂捕捉器、Y型樹脂捕捉器。
1、Y型內部為單根不銹鋼繞絲濾元型式，采用O型密封圈，設備內襯1751半硬橡膠。
2、管式內部為單根不銹鋼繞絲濾元型式，可供補給水及低壓凝結水系統使用。設備內襯1751半硬橡膠。
3、立式內部裝置為多根不銹鋼絲濾元型式，設備內部防腐采用黑色環氧瀝青漆。一般用于大機組。
