產品介紹：
擺線針輪減速機是一種采用少齒差行星傳動原理的新穎傳動裝置。其傳動過程為：在輸入軸上裝有一個錯位 180 ° 的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成 H 機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與真齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機構，（為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套）。
產品特點與主要結構:
1、高速比和高效率
單級傳動，就能達到 1：87的減速比，效率90%以上，如果采用多級傳動，減速比更大。
單級傳動，就能達到 1：87的減速比，效率90%以上，如果采用多級傳動，減速比更大。
2、結構緊湊體積小
由于采用了行星傳動原理，輸入軸與輸出軸在同一心線上，使其機型獲得盡可能小的尺寸。
由于采用了行星傳動原理，輸入軸與輸出軸在同一心線上，使其機型獲得盡可能小的尺寸。
3、運動平穩噪聲低
擺線針齒 嚙合齒數較多，重疊系數大以及具有機件平衡的機理，使振動和噪聲限制在較小程度。
擺線針齒 嚙合齒數較多，重疊系數大以及具有機件平衡的機理，使振動和噪聲限制在較小程度。
4、使用可靠、壽命長
因主要零件采用高碳鉻鋼材料，經淬火處理，獲得高強度，并且部分傳動接觸采用了滾動摩擦，所以經久耐用壽命長。
因主要零件采用高碳鉻鋼材料，經淬火處理，獲得高強度，并且部分傳動接觸采用了滾動摩擦，所以經久耐用壽命長。
5、設計合理、維修方便
容易分解安裝，較少零件個數以及簡單的潤滑，使擺線輪減速機深受用戶的信賴。
容易分解安裝，較少零件個數以及簡單的潤滑，使擺線輪減速機深受用戶的信賴。
產品介紹：

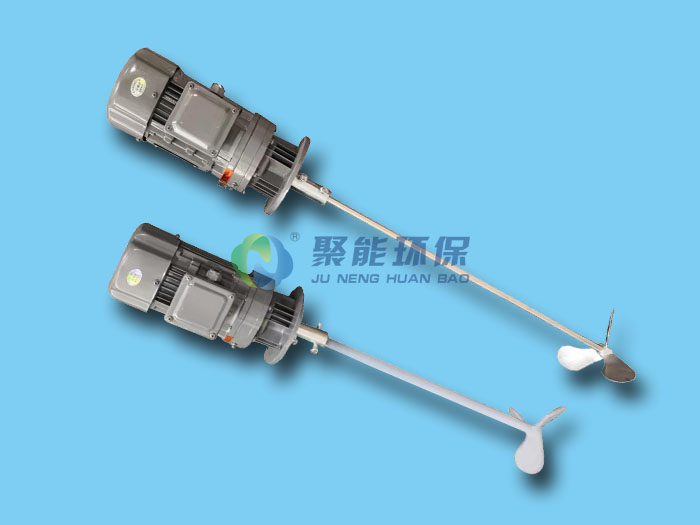

在水處理工程中加藥箱主要用于各種藥劑的攪拌、溶解、儲存，再通過計量泵或水射器將藥液投加到各投加點。 加藥箱外形分為方形和圓形，材質為聚乙烯（PE），通過滾塑技術一次成型，上部預設了計量泵及攪拌機的安裝位置，攪拌機、加藥箱、計量泵三合一，使用非常方便。 它的立式加藥攪拌機是采用擺線齒輪合行星傳動原理，是先進的傳動工具，具有鈕距大、傳動效率高、功率大、壽命長、價格低、永不加油，是環保加藥裝置好的配套產品，加藥箱預設的計量泵及攪拌機安裝位置，并不完全通用于所有品牌、型號的計量泵及攪拌機，具體安裝時需要由客戶根據實際情況作出相應調整。
BLD攪拌機產品規格：
|
訂貨須知：
以上數據僅供參考-詳情請來電垂詢 訂貨時需注明所購產品型號、尺寸、數量等。
以上數據僅供參考-詳情請來電垂詢 訂貨時需注明所購產品型號、尺寸、數量等。
攪拌機的原理介紹
攪拌機傳動原理
擺線針輪減速機是一種采用 K-H-V 少齒差行星傳動原理的新穎傳動裝置，參見圖。太陽輪（針齒輪）Zz 與行星輪（擺線輪）ZB 的齒數差為 1 ，即： Zz-ZB=1 。在輸入軸上裝有一個錯位 180 ° 的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成 H 機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與真齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機構，（為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套）。當輸入軸帶著偏心轉動一周時，由于擺線輪上齒廓曲線的特點極其受針齒輪上針齒限制之故，擺線輪的運動成為既有公轉又有自轉的平面運動，在輸入軸正轉一周時，偏心套亦正轉一周，擺線輪于相反方向上轉過一個齒從而得到減速，再借助 W輸出機構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。
攪拌機特點與主要結構
1、高速比和高效率
單級傳動，就能達到 1：87的減速比，效率90%以上，如果采用多級傳動，減速比更大。
單級傳動，就能達到 1：87的減速比，效率90%以上，如果采用多級傳動，減速比更大。
2、結構緊湊體積小
由于采用了行星傳動原理，輸入軸與輸出軸在同一心線上，使其機型獲得盡可能小的尺寸。
由于采用了行星傳動原理，輸入軸與輸出軸在同一心線上，使其機型獲得盡可能小的尺寸。
3、運動平穩噪聲低
擺線針齒 嚙合齒數較多，重疊系數大以及具有機件平衡的機理，使振動和噪聲限制在較小程度。
擺線針齒 嚙合齒數較多，重疊系數大以及具有機件平衡的機理，使振動和噪聲限制在較小程度。
4、使用可靠、壽命長
因主要零件采用高碳鉻鋼材料，經淬火處理，（ HRC58-62 ）獲得高強度，并且部分傳動接觸采用了滾動摩擦，所以經久耐用壽命長。>
因主要零件采用高碳鉻鋼材料，經淬火處理，（ HRC58-62 ）獲得高強度，并且部分傳動接觸采用了滾動摩擦，所以經久耐用壽命長。>
5、設計合理、維修方便
容易分解安裝，較少零件個數以及簡單的潤滑，使擺線輪減速機深受用戶的信賴。
容易分解安裝，較少零件個數以及簡單的潤滑，使擺線輪減速機深受用戶的信賴。
BLY0 | BLY1 | BLY2 | BLY3 | BLY4 | BLY5 | BLY6 | BLY7 | BLY8 | ||
輸入轉速1450r/min （左下側輸出轉速為1450r/min輸入計算值） | 輸入轉速1000 r/min | |||||||||
9 | 輸出轉速161r/m | 0.75 | 2.2/1.5 | 3/2.2 | 7.5/5.5/4 | |||||
11 | 輸出轉速132r/m | 0.75 | 2.2/1.5 | 3/2.2 | 7.5/5.5/4 | 11 | 18.5/15 | |||
17 | 輸出轉速85r/m | 0.75 | 1.5/1.1 | 3/2.2 | 7.5/5.5/4 | 11 | 18.5/15 | 22 | 37 | |
23 | 輸出轉速63r/m | 0.55 | 1.5/1.1 | 3/2.2 | 5.5/4 | 11/7.5 | 18.5/15 | 22 | 37 | 55 |
29 | 輸出轉速50r/m | 0.55 | 1.1/0.75 | 2.2/1.5 | 5.5/4/3 | 7.5/5.5 | 15 | 18.5 | 37 | 55 |
35 | 輸出轉速41r/m | 0.37 | 1.1/1.75 | 1.5 | 4/3/2.2 | 7.5/5.5 | 15/11 | 15 | 30 | 45 |
43 | 輸出轉速34r/m | 0.37 | 0.75/0.55 | 1.5/1.1 | 4/3/2.2 | 5.5/4 | 11/7.5 | 11 | 22 | 40 |
59 | 輸出轉速25r/m | 0.25 | 0.75/0.55 | 1.1/0.75 | 2.2/1.5/1.1 | 4/3 | 7.5/5.5 | 7.5 | 18.5 | 30 |
71 | 輸出轉速20r/m | 0.18 | 0.55/0.37 | 0.75 | 2.2/1.5/1.1 | 3 | 5.5 | 7.5 | 15 | 22 |
87 | 輸出轉速17r/m | 0.12 | 1.5/1.1 | 3 | 5.5 | 5.5 | 11 | 22 | ||
攪拌機配套選型
攪拌機與標準加藥桶配套選型參考表：
型號 | 加藥桶 | 葉輪、軸材質 | 轉速 | 軸直徑 | 軸長 | 葉輪 |
BLY09-11-0.37 | JYT-100L | 304不銹鋼 | 132rpm | Ф18 | L=600 | 3葉片Æ200 |
碳鋼+襯膠 | ||||||
316L不銹鋼 | ||||||
BLY09-11-0.37 | JYT-150L | 304不銹鋼 | 132rpm | Ф18 | L=600 | 3葉片Æ200 |
碳鋼+襯膠 | ||||||
316L不銹鋼 | ||||||
BLY0-11-0.37 | JYT-200L | 304不銹鋼 | 132rpm | Ф18 | L=700 | 3葉片Æ200 |
碳鋼+襯膠 | ||||||
316L不銹鋼 | ||||||
BLY0-11-0.37 | JYT-300L | 304不銹鋼 | 132rpm | Ф18 | L=700 | 3葉片Æ200 |
碳鋼+襯膠 | ||||||
316L不銹鋼 | ||||||
BLY0-11-0.55 | JYT-500L | 304不銹鋼 | 132rpm | Ф18 | L=800 | 3葉片Æ200 |
碳鋼+襯膠 | ||||||
BLY0-11-0.75 | JYT-1000L | 304不銹鋼 | 132rpm | Ф27×3 | L=1100 | 2葉片Æ300 |
碳鋼+襯膠 | ||||||
316L不銹鋼 | ||||||
BLY0-11-1.1 | JYT-2000L | 304不銹鋼 | 132rpm | Ф32×3 | L=1200 | 2葉片Æ350 |
碳鋼+襯膠 | ||||||
316L不銹鋼 | ||||||
BLY1-17-1.5 | JYT-3000L | 304不銹鋼 | 85rpm | Ф42×3 | L=1300 | 2葉片Æ400 |
碳鋼+襯膠 | ||||||
316L不銹鋼 |
攪拌機訂貨須知
訂貨時請說明攪拌機的功率、轉速、軸長、葉輪直徑、材質等相關參數，以便我們?yōu)槟x型。
